轉載一種HP-RTM頂出結構的制作方法（專利）
一種hp-rtm頂出結構
技術領域
1.本實用新型屬于注塑設備技術領域，尤其涉及一種hp-rtm頂出結構。
背景技術：
2.注塑模具中的塑料件在注塑成型后，通常要頂出結構(由頂針底板和頂針板帶動頂桿)將塑料件頂出脫模，模具中設有供頂桿移動的頂針孔，通常頂針孔與頂桿間隙配合，間隙一般為0.03mm。
3.hp-rtm(high pressureresintransfer molding)是高壓樹脂傳遞模塑成型工藝的簡稱。它是指利用高壓壓力將樹脂對沖混合并注入到預先鋪設有纖維增強材料和預置嵌件的真空密閉模具內，經樹脂流動充模、浸漬、固化和脫模，獲得復合材料制品的成型工藝。
4.采用hp-rtm進行注塑時，樹脂會進入到頂針孔與頂桿之間的間隙內，當間隙內的樹脂固化后，頂桿無法移動，導致無法實現脫模。
技術實現要素：
5.本實用新型的目的在于提供一種hp-rtm頂出結構，以解決現有的頂出結構無法避免采用hp-rtm進行注塑樹脂進入頂針孔，從而導致樹脂固化難以實現脫模的問題。
6.為了達到上述目的，本實用新型的技術方案為：一種hp-rtm頂出結構，包括頂針底板、頂針板和頂桿，所述頂針板固定在頂板地板上，所述頂桿固定在頂針板上;模具內設有頂針孔，所述頂針孔包括豎直孔和錐形孔，所述頂桿能夠在豎直孔內移動;所述錐形孔位于豎直孔的上方，所述錐形孔開孔面積小的一側與豎直孔連通，所述錐形孔開孔面積大的一側與模具表面平齊;所述錐形孔開孔面積小的一側的面積大于頂桿頂面的面積;所述頂桿的頂部設有錐形塊，所述錐形塊能夠?qū)⑺鲥F形孔封堵;所述錐形塊能夠完全位于所述錐形孔內并且錐形塊的表面與模具表面平齊。
7.進一步，所述錐形孔內設有環形的安裝槽，所述安裝槽內安裝有環形的密封圈。
8.進一步，所述頂針板、頂針底板和頂桿三者通過螺釘連接。
9.進一步，所述豎直孔與所述頂桿間隙配合。
10.進一步，所述間隙為0.03mm。
11.本技術方案的有益效果在于：本技術方案中，設置錐形孔、錐形塊和密封圈，能夠完全阻止樹脂進入到頂針孔內并與頂桿發生固化，避免現有技術中無法脫模的情況。
附圖說明

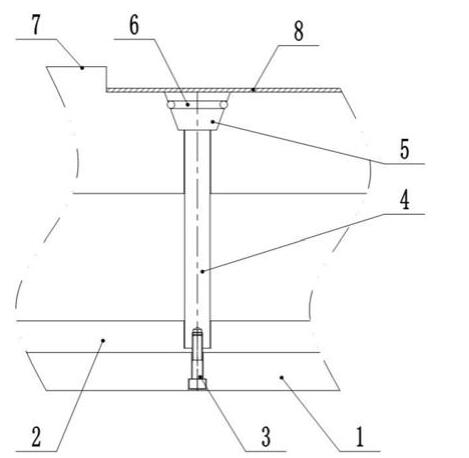

12.圖1為本實用新型一種hp-rtm頂出結構的結構示意圖;
13.圖2為背景技術中頂出機構的結構示意圖。
具體實施方式
14.下面通過具體實施方式進一步詳細說明：
15.說明書附圖中的附圖標記包括：頂針底板1、頂針板2、螺釘3、頂桿4、錐形塊5、密封圈6、模具7、產品8。
16.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
17.實施例基本如附圖1所示：一種hp-rtm頂出結構，用于將注塑產品8頂出，包括頂針底板1、頂針板2和頂桿4，頂針板2、頂針底板1和頂桿4三者通過螺釘3連接;模具7內設有頂針孔，頂針孔包括豎直孔和錐形孔(本實施例采用圓錐孔)，頂桿4能夠在豎直孔內移動;豎直孔與頂桿4間隙配合，間隙設為0.03mm。錐形孔位于豎直孔的上方，錐形孔開孔面積小的一側與豎直孔連通，錐形孔開孔面積大的一側與模具7表面平齊;錐形孔開孔面積小的一側的面積大于頂桿4頂面的面積。頂桿4的頂部設有錐形塊5，錐形塊5能夠?qū)㈠F形孔封堵;錐形塊5能夠完全位于錐形孔內并且錐形塊5的表面與模具7表面平齊。錐形孔內設有環形的安裝槽，安裝槽內安裝有環形的密封圈6。通過設置錐形孔、錐形塊5和密封圈6，能夠完全阻止樹脂進入到頂針孔內并與頂桿4發生固化，避免無法脫模的情況。
18.需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。
19.以上所述的僅是本實用新型的實施例，方案中公知的具體結構及特性等常識在此未作過多描述，所屬領域普通技術人員知曉申請日或者優先權日之前實用新型所屬技術領域所有的普通技術知識，能夠獲知該領域中所有的現有技術，并且具有應用該日期之前常規實驗手段的能力，所屬領域普通技術人員可以在本申請給出的啟示下，結合自身能力完善并實施本方案，一些典型的公知結構或者公知方法不應當成為所屬領域普通技術人員實施本申請的障礙。應當指出，對于本領域的技術人員來說，在不脫離本實用新型結構的前提下，還可以作出若干變形和改進，這些也應該視為本實用新型的保護范圍，這些都不會影響本實用新型實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
技術特征：
1.一種hp-rtm頂出結構，包括頂針底板(1)、頂針板(2)和頂桿(4)，所述頂針板(2)固定在頂針底板(1)上，所述頂桿(4)固定在頂針板(2)上;其特征在于：模具內設有頂針孔，所述頂針孔包括豎直孔和錐形孔，所述頂桿(4)能夠在豎直孔內移動;所述錐形孔位于豎直孔的上方，所述錐形孔開孔面積小的一側與豎直孔連通，所述錐形孔開孔面積大的一側與模具(7)表面平齊;所述錐形孔開孔面積小的一側的面積大于頂桿(4)頂面的面積;所述頂桿(4)的頂部設有錐形塊(5)，所述錐形塊(5)能夠?qū)⑺鲥F形孔封堵;所述錐形塊(5)能夠完全位于所述錐形孔內并且錐形塊(5)的表面與模具(7)表面平齊。2.根據權利要求1所述的一種hp-rtm頂出結構，其特征在于：所述錐形孔內設有環形的安裝槽，所述安裝槽內安裝有環形的密封圈(6)。3.根據權利要求1所述的一種hp-rtm頂出結構，其特征在于：所述頂針板(2)、頂針底板(1)和頂桿(4)三者通過螺釘(3)連接。4.根據權利要求1所述的一種hp-rtm頂出結構，其特征在于：所述豎直孔與所述頂桿(4)間隙配合。5.根據權利要求4所述的一種hp-rtm頂出結構，其特征在于：所述間隙為0.03mm。
技術總結
本實用新型屬于注塑設備技術領域，具體公開了一種HP-RTM頂出結構，包括頂針底板、頂針板和頂桿，頂針板固定在頂板地板上，頂桿固定在頂針板上;模具內設有頂針孔，頂針孔包括豎直孔和錐形孔，錐形孔位于豎直孔的上方，錐形孔開孔面積小的一側與豎直孔連通，錐形孔開孔面積大的一側與模具表面平齊;錐形孔開孔面積小的一側的面積大于頂桿頂面的面積;頂桿的頂部設有錐形塊，錐形塊能夠?qū)㈠F形孔封堵;錐形塊能夠完全位于錐形孔內并且錐形塊的表面與模具表面平齊;錐形孔內設有環形的安裝槽，安裝槽內安裝有環形的密封圈。上述結構，通過設置錐形孔、錐形塊和密封圈，能夠完全阻止樹脂進入到頂針孔內并與頂桿發生固化，避免無法脫模的情況。模的情況。模的情況。
技術研發人員：康榮昌 汪義高 楊潔蕭 黃煜 李濤 樊帥
受保護的技術使用者：重慶江東汽車零部件有限責任公司
技術研發日：2021.10.29
技術公布日：2022/3/16
